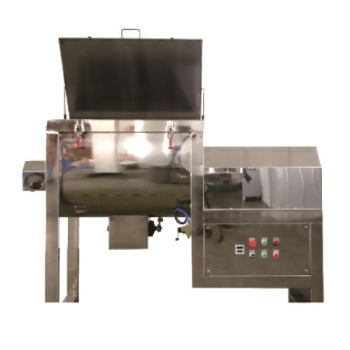

MÁY TRỘN RUY BĂNG
ZHLD – HỆ THỐNG MÁY TRỘN RUY BĂNG
Sơ đồ cấu trúc bên trong 1:
Sơ đồ cấu trúc bên trong 2:
- Công dụng chính
Máy này là một loại thiết bị trộn mới có hiệu quả cao, độ chính xác cao, được sử dụng rộng rãi trong dược phẩm, thực phẩm, hóa chất và các ngành công nghiệp khác để trộn các loại bột hoặc nguyên liệu dạng bột khác nhau với độ đồng đều cao.
- Nguyên lý hoạt động
Máy bao gồm một thùng trộn, một cánh trộn xoắn ốc và các bộ phận truyền động, v.v. Các cánh xoắn ốc thường được làm bằng hai lớp, xoắn ốc bên ngoài tập hợp các vật liệu từ cả hai bên vào trung tâm và xoắn ốc bên trong chuyển hướng các vật liệu từ trung tâm sang cả hai bên, để Vật liệu hình thành quá trình trộn đối lưu trong thùng trộn để đạt được độ trộn đồng đều cao và van khí nén tự động xả vật liệu.
- Tham số kỹ thuật
Model |
WHLD-300 |
WHLD-500 |
WHLD-800 |
WHLD-1000 |
WHLD-1500 |
WHLD-2000 |
WHLD-3000 |
WHLD-4000 |
WHLD-6000 |
|
Năng suất (kg/h) |
50-150 |
100-250 |
150-400 |
200-500 |
300-750 |
500-1000 |
750-1500 |
1000-2000 |
1500-3000 |
|
Tuỳ vào nguyên liệu khác nhau, năng suất sẽ khác nhau |
||||||||||
Thể tích xi lanh(L) |
300 |
500 |
800 |
1000 |
1500 |
2000 |
3000 |
4000 |
6000 |
|
Thời gian trộn(min) |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
8-15 |
|
Tốc độ trục chính (r/min) |
50 |
45 |
38 |
38 |
35 |
35 |
33 |
30 |
28 |
|
Công suất động cơ (kw) |
3 |
5.5 |
7.5 |
7.5 |
15 |
15 |
15 |
22 |
30 |
|
Tỉ lệ tốc độ giảm tốc |
1:27 |
1:30 |
1:36 |
1:36 |
1:38 |
1:38 |
1:42 |
1:42 |
1:45 |
|
Độ dày vật liệu (mm) |
1.5-14 |
1.5-14 |
1.5-16 |
1.5-16 |
1.5-16 |
1.5-16 |
1.5-18 |
1.5-18 |
1.5-20 |
|
Kích thước (Dài x Rộng x Cao) (mm) |
2000×750×2000 |
2000×750×2000 |
2300×950×2200 |
2300×1000×2200 |
3160×1100×2300 |
3200×1200×2300 |
3600×1300×2400 |
3800×1400×2600 |
4000×1600×2800 |
|
Trọng lượng (kg) |
450 |
650 |
850 |
1050 |
1950 |
2050 |
2500 |
3500 |
4500 |
|
Thương hiệu máy giảm tốc |
Trung Quốc |
|||||||||
Linh kiện điện tử |
CHINT |
|||||||||
Vòng bi |
SKF/NSK |
|||||||||
Vật liệu thiết bị |
Thép không gỉ 304 ( có thể tiếp xúc thực phẩm) |
|||||||||
Lưu ý |
Chiều cao xả liệu bình thường từ mặt đất là 800mm, cũng có thể được tùy chỉnh theo yêu cầu của khách hàng. |
